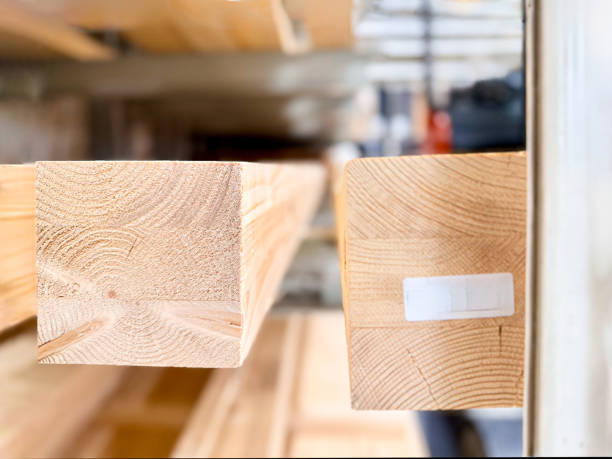

Las vigas laminadas de pino, también conocidas como vigas de madera glulam (glued laminated timber), son el resultado de un proceso industrial técnico que combina precisión, control de calidad y sostenibilidad. Fabricadas mediante la unión de láminas de madera de pino seleccionadas, encoladas y prensadas bajo estrictas normas europeas, estas vigas ofrecen una resistencia estructural superior, gran estabilidad dimensional y una estética cálida natural.
En este artículo, te explicamos cómo se fabrica una viga laminada de pino paso a paso, desde la selección de la materia prima hasta el control final de calidad, con todos los parámetros técnicos que garantizan su comportamiento estructural según la normativa EN 14080.
Selección y clasificación técnica de la madera
El proceso de fabricación de una viga laminada de pino comienza con una rigurosa selección y clasificación de la materia prima, un paso determinante para garantizar la resistencia estructural y la estabilidad dimensional del producto final.
En Forestal Maderera, se emplean principalmente pino silvestre (Pinus sylvestris) especie que destacan por su alta relación resistencia-peso, su buena trabajabilidad mecánica y su comportamiento predecible bajo carga estructural.
Clasificación visual inicial
En una primera fase, la madera es sometida a una clasificación visual manual, realizada por técnicos especializados que inspeccionan cada tabla o duela una por una.
Durante esta etapa se eliminan todas aquellas piezas que presenten:
- Nudos abiertos o sueltos que puedan reducir la resistencia a flexión.
- Fendas longitudinales o transversales provocadas por tensiones internas durante el secado.
- Deformaciones, torsiones o arqueos excesivos que dificulten el alineamiento posterior.
- Defectos de origen biológico, como manchas de azulado, galerías de insectos o zonas de pudrición.
Esta selección visual no solo elimina defectos evidentes, sino que permite clasificar las tablas por orientación de la fibra, homogeneidad del color y presencia de resina, parámetros que también influyen en el rendimiento estructural y estético de la viga laminada.
Clasificación mecánica automatizada
Superada la fase visual, las duelas son sometidas a clasificación mecánica mediante sistemas automatizados, como escáneres ópticos, sensores de ultrasonido o equipos de resonancia longitudinal. Estos dispositivos miden propiedades físicas y elásticas de la madera, entre ellas:
- Módulo de elasticidad (Eₘ): relación entre tensión y deformación, indicador de rigidez.
- Densidad aparente (ρ): influye directamente en la resistencia a flexión y compresión.
- Resistencia característica a flexión (fₘ,k): valor determinante para la asignación del grado estructural.
Los valores obtenidos permiten asignar a cada tabla una clase resistente normalizada (C18, C24, C30, etc.), conforme a la norma EN 338. Solo aquellas piezas que cumplen las exigencias de calidad C24 o superior se destinan a la fabricación de vigas laminadas estructurales, mientras que el resto se deriva a otros usos secundarios.
Control de humedad y estabilización
Una vez clasificadas, las duelas se someten a un secado técnico en cámara controlado electrónicamente, que reduce la humedad inicial de la madera hasta un rango óptimo del 10% al 12%. Este valor es fundamental: un exceso de humedad puede generar fallos de adhesión durante el encolado o provocar deformaciones internas en el curado; un contenido demasiado bajo puede originar fisuras superficiales y afectar la trabajabilidad.
Durante el proceso, se monitorean de manera continua los parámetros de temperatura, flujo de aire y humedad relativa dentro de la cámara, utilizando sensores calibrados. Finalizado el secado, se realiza una verificación con higrómetros de precisión en varios puntos de cada tabla para asegurar una humedad homogénea y estable.
Las tablas secas se almacenan en naves climatizadas, sobre soportes elevados, evitando el contacto con el suelo y protegiéndolas de cambios bruscos de temperatura o humedad ambiental. Este control garantiza la estabilidad dimensional y la uniformidad estructural necesaria para las fases posteriores de encolado y prensado.
Cepillado, calibrado y tratamiento de las duelas
Antes del encolado, las duelas pasan por un proceso de cepillado y calibrado de alta precisión. El objetivo es obtener una superficie perfectamente lisa, con tolerancias inferiores a ±0,2 mm, que permita una adhesión uniforme del adhesivo estructural.
Posteriormente, las piezas pueden recibir tratamientos protectores industriales, como:
- Impregnaciones fungicidas e insecticidas al vacío-presión.
- Aditivos ignífugos si se requiere una clasificación de reacción al fuego (Euroclase C o superior).
- Sellado hidrófugo superficial para zonas expuestas a humedad ambiental variable.
Cada duela se identifica con un código de trazabilidad para garantizar el control de lote y su correspondencia con el certificado estructural.
Encolado estructural: adhesivos de alta tecnología
El corazón del proceso de fabricación de una viga laminada está en el encolado estructural.
Se utilizan adhesivos de poliuretano (PUR), melamina-urea-formaldehído (MUF) o epoxi de uso estructural, todos ellos certificados según EN 301 y EN 15425.
El adhesivo se aplica de forma uniforme mediante rodillos dosificadores, en una capa continua de entre 0,2 y 0,3 mm. La precisión en esta fase es fundamental: un exceso o falta de adhesivo puede comprometer la resistencia final del conjunto.
Las duelas se alinean longitudinalmente y se apilan hasta formar el espesor deseado. En caso de vigas curvas, se colocan sobre moldes con radios predefinidos para dar la geometría final.
Dato técnico: una viga laminada estándar puede estar formada por entre 5 y 40 láminas, dependiendo de su canto y uso estructural.
Prensado, curado y estabilización
El conjunto laminado se introduce en una prensa hidráulica multiviga que aplica una presión de entre 0,8 y 1,2 N/mm² durante el tiempo necesario para garantizar la unión total de las capas. En función del tipo de adhesivo, se puede aplicar calor controlado (40–70 °C) para acelerar el curado.
Una vez completado el proceso, la viga se mantiene en reposo de estabilización durante al menos 24 horas, para asegurar que las tensiones internas se distribuyen de manera homogénea.
Las prensas están equipadas con sensores que registran parámetros de presión, temperatura y tiempo, los cuales quedan documentados en el informe de producción de cada lote.
Mecanizado y control dimensional
Tras el curado, las vigas se someten a mecanizado CNC, donde se realizan cortes, ranuras, cajeados y uniones tipo finger joint o entalladuras estructurales.
El control dimensional es extremadamente riguroso:
- Longitud: tolerancia ±2 mm.
- Canto: tolerancia ±0,5 mm.
- Paralelismo y alineación: controlados con láser.
Además, se ejecuta un control de humedad post-curado, asegurando que no se han producido variaciones que afecten la estabilidad del material.
Cada lote de vigas laminadas de pino fabricado pasa por ensayos conforme a la norma EN 14080:2013, incluyendo:
- Pruebas destructivas en muestras (resistencia a flexión, cizalla y tracción paralela a la fibra).
- Pruebas no destructivas con ultrasonido para detectar delaminaciones o fisuras internas.
- Medición de módulo de elasticidad (Eₘ) y densidad aparente.
Solo las vigas que superan todos los controles se certifican con la clase de resistencia GL24, GL28 o GL32, y se marcan con el sello CE y la trazabilidad correspondiente.

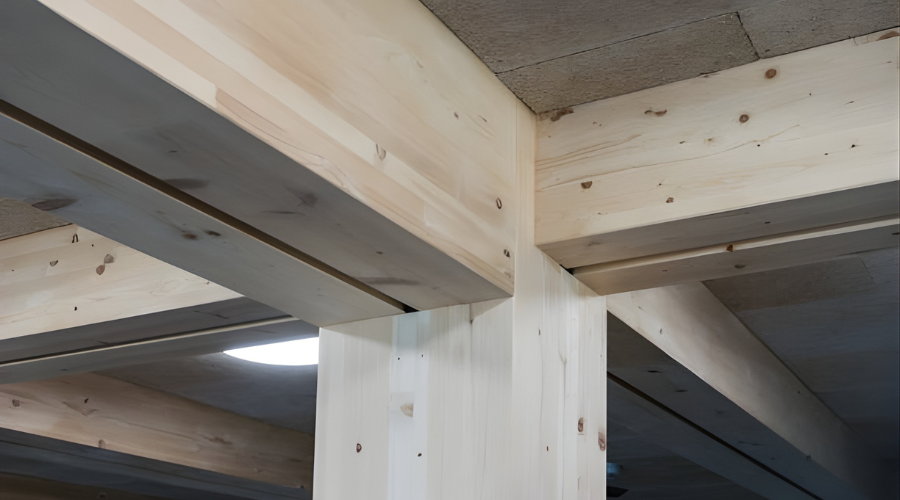

Ventajas estructurales y sostenibles de las vigas laminadas de pino
Las vigas laminadas de pino combinan las propiedades naturales de la madera con los beneficios de la ingeniería:
- Alta resistencia mecánica gracias al control de defectos naturales.
- Gran estabilidad dimensional: menor deformación y torsión que la madera maciza.
- Permite grandes luces sin necesidad de apoyos intermedios.
- Excelente comportamiento frente al fuego: la capa carbonizada protege las interiores.
- Material renovable, reciclable y con baja huella de carbono.
Por todo ello, las vigas laminadas de pino se han convertido en la opción preferida para proyectos de arquitectura sostenible, estructuras de cubierta y construcción industrializada en madera.
Ingenieria y naturaleza al servicio de la construcción moderna
La fabricación de una viga laminada de pino combina tecnología, control y conocimiento estructural.
Desde la elección de cada duela hasta el curado final, todo el proceso está diseñado para garantizar seguridad, durabilidad y precisión.
En Forestal Maderera fabricamos y suministramos vigas laminadas de pino de alta calidad, seleccionadas y mecanizadas con precisión industrial, listas para responder a los más altos estándares de la construcción moderna en madera.
